403.1 серия. Регулируемые гидромоторы
- Категория
- ГИДРОМОТОРЫ
- Модель
- 403.1 серия. Регулируемые гидромоторы

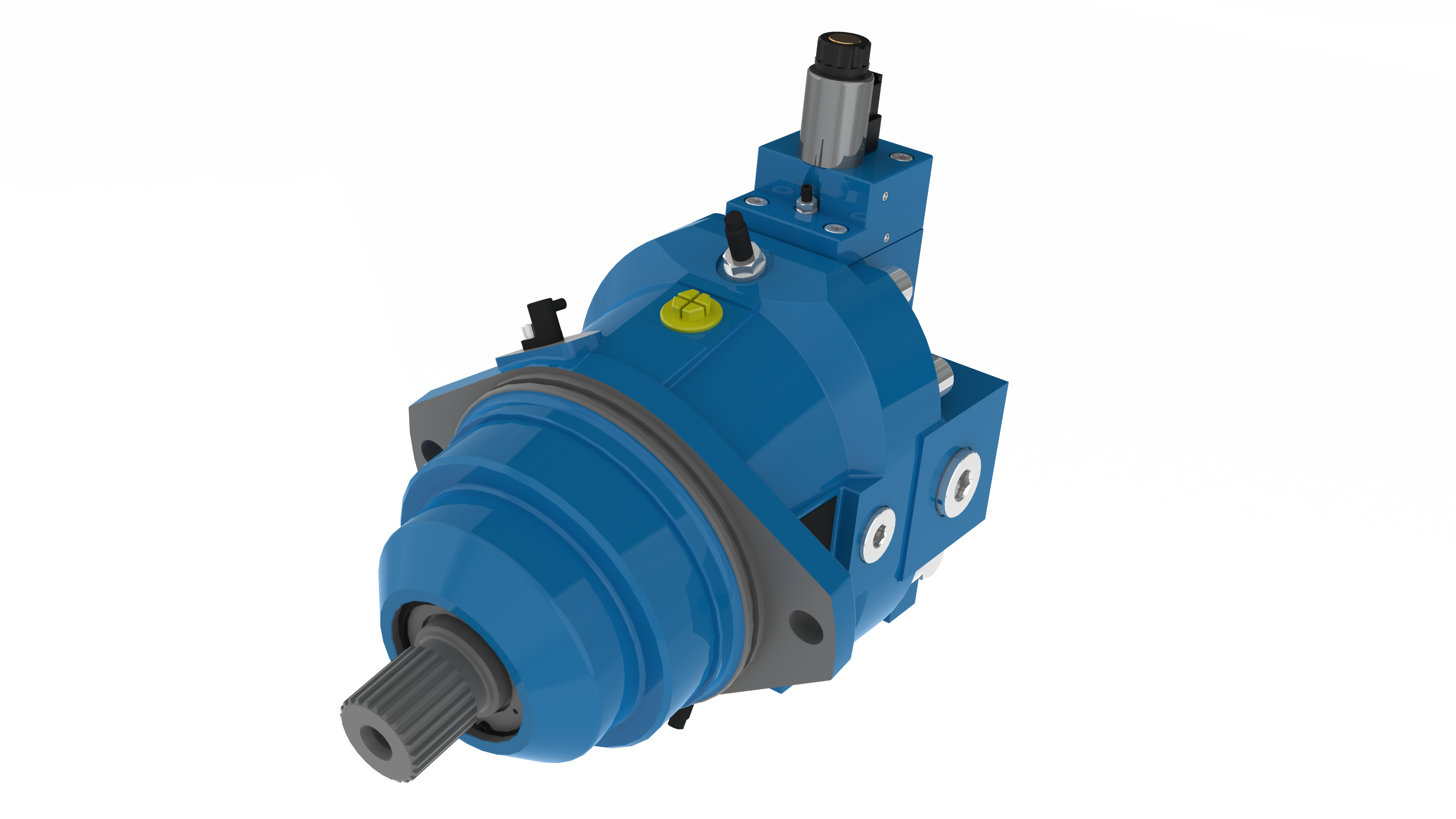

Регулируемые гидромоторы с наклонным блоком. Картриджное исполнение
Основные варианты исполнения Шифратор изделий
| 403.1.107.W.A3.F21.V3.HA1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - противоположное, рабочий объем 107 куб.см c ограничением Vmin и Vmax, регулирование/управление - автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования, встраиваемое исполнение (картриджное)
|
185 700 ₽
в производстве |
185 700 ₽
в производстве |
| 403.1.160.W.A7.F13.V3.E4N.HB
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN 5480, расположение рабочих каналов - на торце, блок промывки + датчик оборотов вала (PNP), рабочий объем 160 куб.см c ограничением Vmin и Vmax, регулирование/управление - электроуправление пропорциональное, 24В
|
317 990 ₽
в производстве |
317 990 ₽
в производстве |
ПРИМЕЧАНИЕ:
При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.
Технические данные
- ХАРАКТЕРИСТИКИ
- ПРИМЕНЕНИЕ
- ДОКУМЕНТАЦИЯ 2
Назначение:
- Гидромоторы преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения вала.
- Гидромоторы предназначены для работы в открытых и закрытых гидросхемах стационарных и мобильных установок.
- Повышенный ресурс при работе на высоких давлениях.
Максимальное рабочее давление:
- непрерывное - 400 бар
- пиковое - 450 бар
Конструкция:
- аксиально-поршневые гидромоторы с наклонным блоком, с коническими поршнями
- угол наклона блока цилиндров 25º - 28º
- биметаллический стальной блок
Виды регуляторов:
- пропорциональный
- регулятор постоянного давления
- регулятор давления по гиперболе
- функционирующие только от внешнего воздействия
Виды управления:
- гидравлическое прямое
- гидравлическое пропорциональное
- механическое
- электроуправление пропорциональное
- электроуправление дискретное
Опции:
- датчик частоты вращения вала
- блок промывки (прополаскивания)
- предохранительные клапана
Технические характеристики:
| Типоразмер |
107
|
160
|
250
|
| Рабочий объем, см3 |
107
|
160
|
250
|
|
Частота вращения, об/мин
- номинальная
- максимальная при Vg = max
- максимальная при Vg ≤ Vgx
|
1200
3550
5600
|
1200
3100
4900
|
960
2700
3600
|
| Объем Vgx, см3 |
68
|
101
|
188
|
| Максимальная частота вращения при Vg = 0, об/мин |
6300
|
5500
|
3600
|
| Расход при nmax, л/мин |
380
|
496
|
675
|
|
Мощность, кВт
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар
|
158,3
221,6
253,2
284,9
|
202,6
283,6
324,1
364,6
|
275,7
386,0
441,1
396,2
|
|
Крутящий момент, Нм
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар
|
425,7
596,0
681,2
766,3
|
624,0
873,6
998,4
1123,2
|
975,0
1365,0
1560,0
1755,0
|
| Масса, кг |
45
|
64
|
100
|
| Продукция | Рабочий объем | Давление | Примечание |
|
107 см3/об
160 см3/об
250 см3/об
|
45 МПа | ||
| 403.1 серия | картриджное исполнение |
Основное применение на приводе хода бульдозера
Шифратор обозначений (98.58 KB)- Руководство по эксплуатации (8.66 MB)
